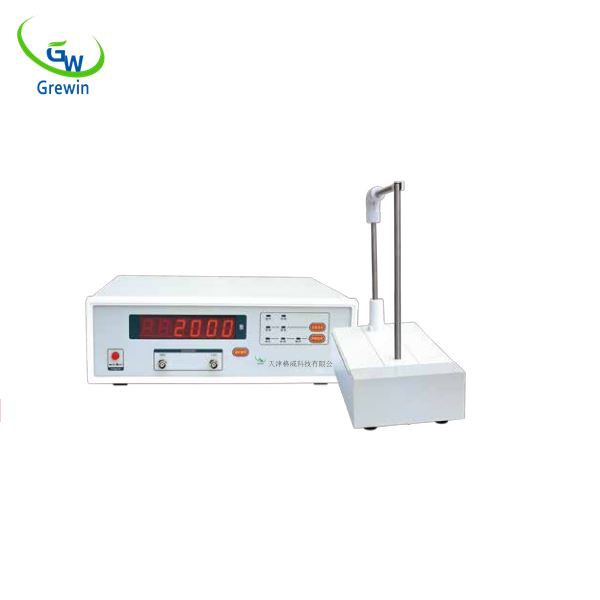

Instrumento de medición de vueltas de bobina GW-901R
Este instrumento se utiliza para medir las vueltas de varios tipos de bobinas, como bobinados de motor, bobinados de generador, transformadores y bobinas de transformador, bobinas de relé, convertidores de TV HV / LV, bobinas de encendido automático.Gracias al sensor de precisión y al circuito de microordenador producido con Las tecnologías patentadas, este instrumento presenta ventajas tales como alta precisión, función potente, baja influencia en las formas de la bobina y dimensiones geométricas, operación confiable y fácil. Los valores de precisión de las bobinas medidas se pueden leer fácilmente desde el instrumento sin ningún ajuste ni calibración en el instrumento, lo que mejora en gran medida la eficiencia de la medición.
Descripción
Instrumento de medición de vueltas de bobina GW-901R
1. Información general
El instrumento GW-901R para las vueltas de la bobina se agrega con un dispositivo de medición de resistencia sobre la base de GW-901, no solo puede medir convenientemente las vueltas de la bobina, sino también medir la resistencia de la bobina. El instrumento no necesita reemplazar la carrera al medir la resistencia de forma rápida y de alta eficiencia.
2.Principales índices técnicos
2.1 Rango de medición de la resistencia: 0.00001Ω --- 100kΩ
2.2 Error de medición de resistencia 0.2 ％ （0.1Ω --- 100kΩ）
2.3 El índice de medición de otros giros es el mismo que el GW901
Etiqueta: Instrumento de medición de vueltas de bobina gw-901r, China, proveedores, fabricantes, fábrica, precio, hecho en China
3.Utilice el método
3.1 El instrumento utiliza el método de cuatro cables para medir la resistencia, y el método de conexión se muestra en la Fig. 1. Indica M y N al medir la resistencia, y no está relacionado con la resistencia del cable y la resistencia de contacto.
3.2 Cuando sea necesario medir la resistencia, presione la tecla “Selección de función”, permitiendo que la lámpara “Ω” o “kΩ” se encienda, luego el instrumento puede seleccionar la carrera para medir según el valor de resistencia medido automáticamente.
El valor numérico digital mostrado y la unidad de carrera “Ω” （ohm） o “kΩ” (kilohmios) es la resistencia medida.
3.3 Si es necesario cambiar para activar la medición de cantidad, simplemente presione una vez la tecla "Selección de función" para permitir que la lámpara "Encender" se encienda. Otras operaciones se refieren a GW-901R.
