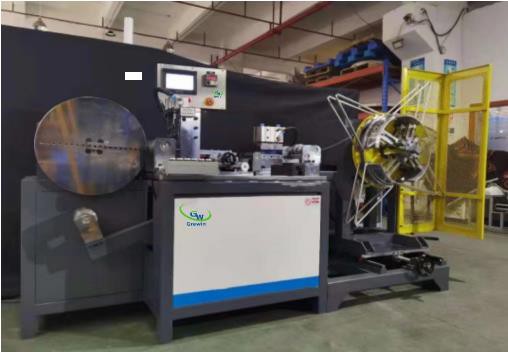

Máquina bobinadora de núcleo toroidal semiautomática

La bobinadora de núcleo semiautomática para la producción de núcleo escalonado, núcleo rectangular, núcleo toroidal de acero de grano orientado o acero no orientado para pequeños transformadores, transmisores, transformadores de medida y de tensión, estranguladores y transformadores de tensión variable. La máquina con componentes y materiales de la más alta calidad, y mediante la aplicación de un diseño avanzado, se proporcionan economías muy significativas en bajos costos de operación, fácil

operación y bajo mantenimiento.

La máquina está equipada con el último sistema PLC de Panasonic y una pantalla táctil WEINVIEW para controlar el desbobinador y la bobinadora de núcleo. El desbobinador alimenta los materiales a la bobinadora del núcleo, el material a través de la unidad de guía, la unidad de tensión, luego toma manualmente el material en la ranura del mandril, y luego el motor impulsa el mandril para enrollar los materiales en el núcleo, luego suelda manualmente la capa final para el núcleo, por fin, sacar el núcleo con mandril

juntos.

Principales características:

Fácil alimentación, bobinado automático y soldadura manual.

Se pueden producir núcleos rectangulares, núcleos escalonados, núcleos toroidales y otros tipos de núcleos.

Sistema PLC y pantalla táctil HMI para control de motor, partes móviles y componentes neumáticos.

Ingrese el parámetro del núcleo en la pantalla táctil para producir el núcleo.

La tensión se puede ajustar y el número de vueltas del núcleo también se puede ajustar.

ESPECIFICACIÓN:

A ) Bobinadora de núcleo semiautomática (GW670-150M)

Forma	Núcleos toroidales , Núcleos rectangulares , Núcleos escalonados
Rango de diámetro del mandril	Ø50-Ø400mm (línea diagonal)
ID de núcleo (mín.)	Ø50 (línea diagonal)
Diámetro exterior del núcleo (máx.)	Ø500mm (línea diagonal)
Ancho del material	10-150mm
Espesor del material	0.18-0.5 mm
Exactitud	<0.3mm
Voltaje	380 V CA, 3 fases, 50/60 Hz u opcional
SOCIEDAD ANÓNIMA	panasonic
IHM	Weinview
Presión del aire	6 kgf/cm2
Fuerza	6KW
Tamaño de la máquina (LxWxH)	2500x1100x1300m m
Peso de la máquina	1550KG
Lenguaje de interfaz	Inglés / Chino

B ) Desenrollador de alta velocidad

Expansión	Manual
máx. Bobinas OD	1000 mm
Expandir ID de rango	450-508mm (estándar)
máx. Carga de bobinas	1000kg
máx. Velocidad de alimentación	150m/minuto
Tamaño (LxAnxAl)	1500x750x1410m m
Peso	850KG
