Máquina de bobinado paralelo de alta velocidad
Motor paso a paso del eje transversal de guiado de alambre con un controlador de corriente constante que ofrece una velocidad de guía de cable rápida.
Descripción

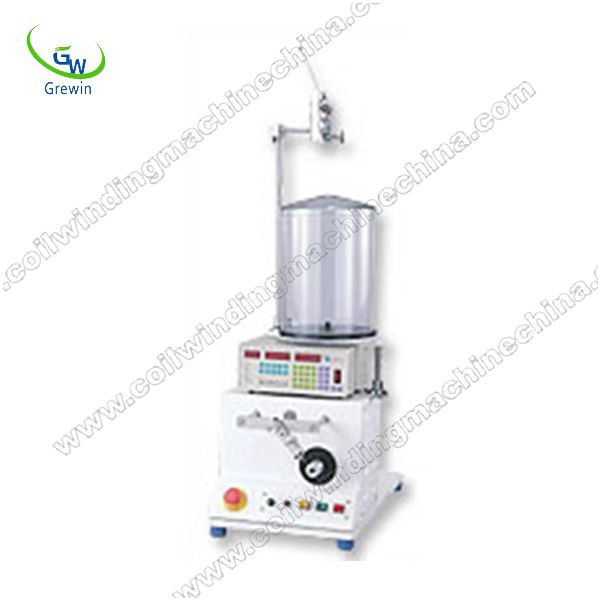

NOMBRE:GW-9761 Máquina de bobinado paralelo de alta velocidad
ESPECIFICACIÓN:
Husos | 1 | Motor de propagación | Motor paso a paso de 4 fases |
Diámetro del alambre | 0,02-0,8 mm | Velocidad máxima | 6000rpm |
Spread Pitch | 0-9.999mm | Memoria | 999 Secuencias |
Ancho de propagación | 100 mm (máx.) | Fuente de alimentación | CA 220V / 110V ±10%, 50 / 60MHZ |
Ancho de bobinado | 150 mm (máx.) | Peso | 45×67×10 |
Motor principal | Motor de CC de 1/2HP | Dimensión | 45 |
FUNCIONES:
La máquina de bobinado paralelo de alta velocidad tiene un diseño de microprocesador, fácil de configurar el programa.
Motor paso a paso del eje transversal de guiado de alambre con un controlador de corriente constante que ofrece una velocidad de guía de cable rápida.
ingrese el parámetro 'Punto de inicio' por tecla numérica o función enseñable, y muestre la posición de la cabeza de propagación en el panel.
El cable de la máquina de bobinado paralelo de alta velocidad corre a través de la boquilla del cabezal de propagación para organizarlo mejor.
Los rodillos cerámicos para la máquina de bobinado paralelo de alta velocidad evitan que el esmalte se desampere a altas temperaturas.
VENTAJAS:
El eje alámbico es accionado por un motor paso a paso con un circuito de corriente constante, con velocidad de línea de cable rápida y alta precisión.
La posición del punto de bobinado se puede ingresar mediante la enseñanza, y se puede mostrar la posición actual del carrete.
La máquina de bobinado paralelo de alta velocidad adopta filas de cables múltiples, se pueden instalar cuatro diámetros diferentes al mismo tiempo.
Una sola máquina puede terminar el bobinado y el aislamiento, bobinado de cinta de ácido acético.
Se puede reemplazar para hacer una máquina de bobinado síncrono de doble eje.
PRODUCTO:
APLICACIÓN:
Las aplicaciones típicas para la máquina de bobinado de husillo paralelo de alta torsión con un solo tamaño de cable, incluyen la fabricación de bobinas de encendido de gas, solenoides, relés, motores y muchas formas de bobina de sensor en lotes pequeños y medianos. Es ideal para su uso en la producción de pequeños inductores, particularmente bobinas enrolladas con un solo tamaño de alambre y alto recuento de vueltas. La alta velocidad máxima del husillo de bobinado (hasta 6000 rpm) permite enrollar bobinas con un alto número de vueltas en un corto tiempo de ciclo.
APLICACIÓN PRÁCTICA :
CAPACITAR AL CLIENTE PARA OPERAR WINDING MACHNE:
1. Todos los ingenieros de servicio con 10 años de experiencia obtienen capacitación tecnológica especial, que pueden lidiar con varios problemas de avería.
2. Guiar al usuario para que lo use con precisión y cómo mantener el producto.
Proporcionar consulta gratuita sobre la tecnología del proceso de producción de productos electrónicos.
3.In garantizar la máquina utilizada normalmente, tendríamos capacitación sobre cómo operar, usar y mantener nuestro producto mediante manual en inglés, video, guía en línea.
EMBALAJE:
Material de embalaje: Caja de cartón / madera con espuma en el interior.
1. Paquete general (cartón de papel o bolsa de plástico): Para piezas pequeñas de euipped para la máquina de bobinado del transformador toroidal, encóquelo con la forma y empaque el papel para garantizar que no se interrumpa durante el transporte.
2. Paquete de caja de madera: Para la máquina de bobinado toroidal a mayor escala, tenemos un carpintero experto especial, que haría la caja de madera adecuada con el grosor exacto, la densidad, la longitud. La flecha hacia arriba ↑ marcada en la caja de madera exterior. El material de amortiguación se colocaría en la caja de madera para evitar grietas y golpes.
ACCESORIOS OPCIONALES
NO. | Artículo/Especificación | CANTIDAD | UNIDAD |
1 | controlador | 1 | PEDAZO |
2 | motor de bobinado | 1 | PEDAZO |
3 | Motor de propagación | 1 | PEDAZO |
4 | sensor de fibra óptica | 1 | PEDAZO |
5 | B2-2.0 pulgadas lanzadera | 1 | PEDAZO |
6 | Lanzadera de 4 pulgadas y 6 pulgadas (basado en el modelo de la máquina) | 1 | PEDAZO |
7 | rueda de guía de lanzadera | 1 | PEDAZO |
8 | cabezal de fijación | 1 | PEDAZO |
9 | cinturón redondo verde (puede enviar uno gratis en naranja) | 1 | M |
10 | correa con forma de engranaje | 1 | Cinturón |
FÁBRICA:
We-GREWIN INDUSTRIAL GROUP es experto en líneas de máquinas de bobinado desde hace 28 años. Nuestro Grewin tiene ISO9001: 2015, aprobaciones CE, patentes de máquinas, "empresas de alta tecnología" por parte del gobierno.
