1. Introducción
Máquinas de bobinado de transformadoresdesempeñan un papel crucial en la fabricación de transformadores eléctricos-los componentes esenciales que permiten la conversión de voltaje, el aislamiento eléctrico y la transmisión de energía en los sistemas eléctricos globales. A medida que la industria energética evoluciona hacia una mayor eficiencia, confiabilidad e inteligencia, las tecnologías de fabricación detrás de los transformadores están experimentando una transformación sustancial. Entre estas tecnologías, las máquinas bobinadoras constituyen uno de los elementos más críticos porque influyen directamente en la calidad del bobinado, la precisión geométrica, la integridad del aislamiento y la confiabilidad operativa-a largo plazo.
En las fábricas de transformadores modernas, el grado de automatización, inteligencia e integración digital demaquinas bobinadorasA menudo refleja la capacidad de fabricación general de la empresa. La calidad, la eficiencia de la producción y la competitividad de los costos dependen en gran medida de si se utilizan soluciones de bobinado sofisticadas. Con la creciente demanda mundial de electricidad, la integración de las energías renovables y la modernización de los equipos industriales,Máquinas bobinadoras de núcleos pequeñoshan ganado importancia estratégica en todas las industrias, incluida la distribución de energía, ferrocarriles, electrónica automotriz, sistemas de energía renovable, aeroespacial y electrodomésticos.
Este artículo presenta una revisión detallada y en profundidad-de unmáquina bobinadora completamente automática, que cubre tipos, principios de funcionamiento, tendencias de la industria, tecnologías de control automático, procesos de fabricación, criterios de selección, panorama del mercado global, fabricantes clave y direcciones de desarrollo futuro. Su objetivo es servir a profesionales, gerentes de ingeniería, especialistas en adquisiciones e investigadores técnicos que buscan desarrollar una comprensión integral de este segmento de equipos de fabricación electromecánica.
2. Descripción general de los requisitos de fabricación y devanado de transformadores
2.1 El papel de los devanados en los transformadores.
En cualquier transformador, los devanados son responsables de transportar la corriente eléctrica que permite la inducción electromagnética-transformando la energía eléctrica entre diferentes niveles de voltaje. La calidad del devanado afecta directamente los indicadores críticos de desempeño, tales como:
Regulación de voltaje
Eficiencia energética y niveles de pérdidas.
Resistencia del aislamiento
Rendimiento térmico
Estabilidad mecánica bajo fuerzas de cortocircuito-
Comportamiento de ruido y vibración.
Debido a que los devanados constan de múltiples capas de bobinas conductoras dispuestas con estricta precisión geométrica, lograr un devanado de alta-calidad requiere un control preciso de la tensión, una alineación consistente del conductor y una estratificación precisa-todo lo cual es difícil de lograr manualmente. De ahí la necesidad de máquinas bobinadoras especializadas.
2.2 Tipos de devanados y su complejidad de fabricación.
Los diferentes tipos de transformadores requieren diferentes estructuras de devanado, tales como:
Devanados de capa
Devanados de disco
Devanados helicoidales
Bobinados de lámina (papel de cobre o aluminio)
Devanados continuos
Devanados planos o de PCB (para transformadores de alta-frecuencia)
Devanados multi-sección, multi-toma
Cada tipo presenta desafíos de fabricación únicos. Por ejemplo:
Devanados de discorequieren una compresión axial ajustada y un espaciado de aislamiento preciso.
Devanados helicoidalesexigen una tensión constante para evitar la deformación del conductor.
Devanados de láminaUtilice tiras grandes de papel de aluminio que requieran desenrolladores especiales y soldadura automática.
Devanados de alta-frecuenciaExija precisión a nivel de micras-y capas automatizadas.
Por lo tanto, las máquinas de bobinado de transformadores están especializadas en estos métodos de bobinado.
3. Clasificación deMáquinas de bobinado de transformadores
La industria reconoce múltiples tipos de máquinas bobinadoras según su estructura, sistema de control y aplicación final.
3.1 Por el método de bobinado
(1) Máquinas de bobinado(Propósito general)
Se utiliza para transformadores, inductores y bobinas de choque de tamaño pequeño a mediano. Pueden enrollar alambre redondo, alambre rectangular y alambre de cobre esmaltado.
Características:
Alta velocidad del husillo
Adecuado para transformadores de baja-potencia
Rentable-efectiva
A menudo controlado por CNC-
(2) Máquinas bobinadoras de láminas
Se utiliza para transformadores de distribución y transformadores de potencia-media (por ejemplo, de 10 a 2500 kVA). Enrollan una tira de lámina continua con capas de papel aislante.
Características:
Desenrollado automático de láminas
Soldadura TIG o ultrasónica para conexiones de láminas
Alineación automática de bordes
Alimentación de aislamiento de capas
Tensión controlada por servo-
(3) Máquinas bobinadoras de transformadores de potencia HV/LV
Para transformadores de potencia grandes (p. ej., 10–300 MVA). Estas máquinas manipulan conductores rectangulares pesados.
Características:
Alto par
Baja velocidad de rotación
Bastidor-resistente
Control preciso de tensión hidráulica o servo
Cinta aislante automática
En-supervisión dimensional del proceso
(4)Máquinas de bobinado de discos
Diseñado para discos de alto-voltaje o devanados seccionales.
Características:
Operación de capa paso-a-paso
Transposición automática
Posicionamiento preciso del cable
Sistema de retroalimentación de tensión.

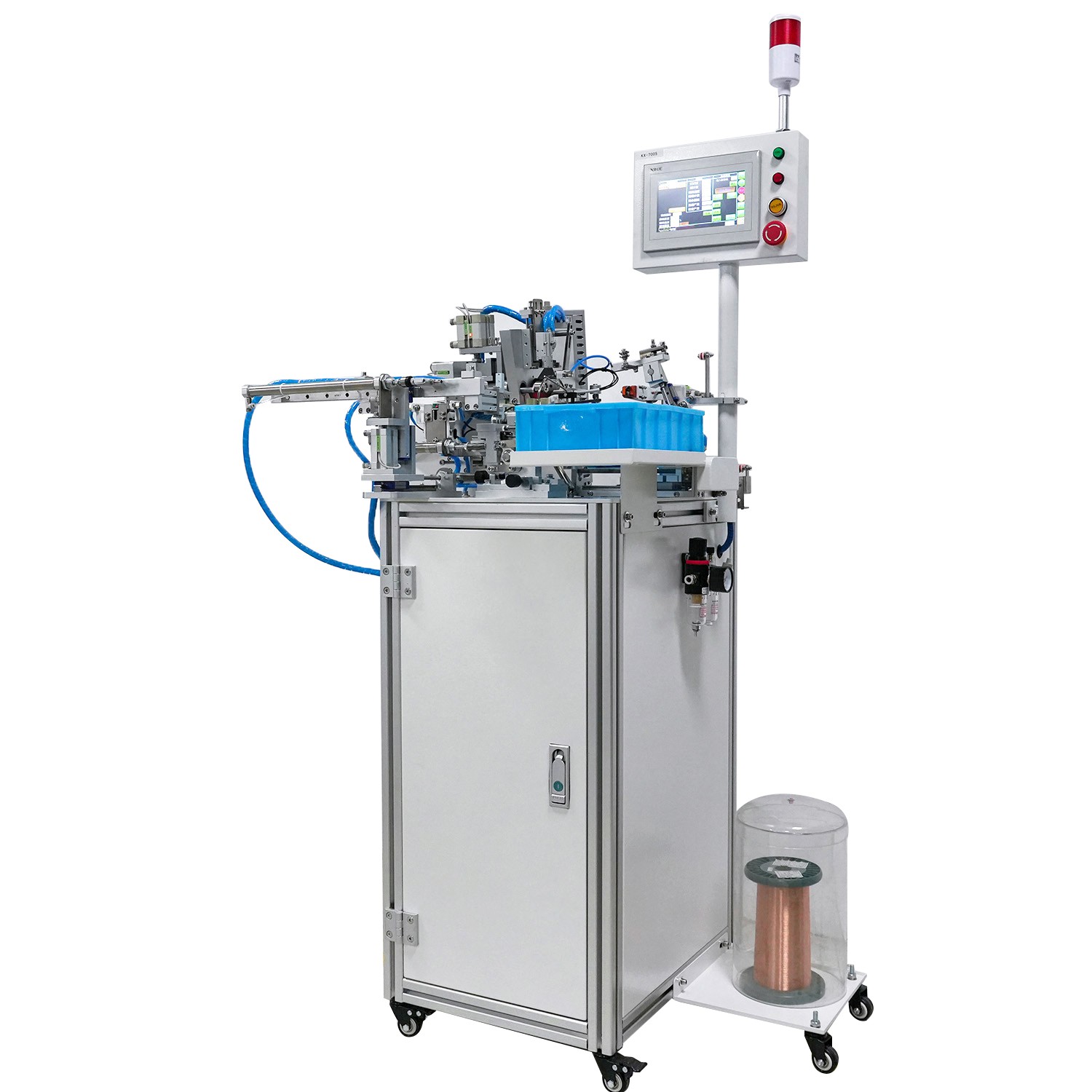

(5) Máquinas de bobinado toroidales
Se utiliza para transformadores toroidales, inductores y dispositivos domésticos energéticamente-eficientes.
Características:
Mecanismo de lanzadera de cuerda
Alta velocidad
Ruido mínimo
Admite aislamiento de cinta
3.2 Por nivel de automatización y control
Bobinado mecánico básico
Depende en gran medida de la habilidad del operador
Adecuado para prototipos o pequeños talleres.
Rotación motorizada
Algunas capas y conteos automatizados
Ampliamente utilizado en la fabricación de pequeños transformadores.
Bobinadoras CNC totalmente automáticas
Movimiento controlado por servo-
Tensado automático, colocación de aislamiento y estratificación
Alta precisión
Ideal para producción en masa estandarizada
Sistemas de bobinado inteligentes
Conectado a sistemas MES/ERP de fábrica
Supervisión en tiempo real-, gemelo digital y trazabilidad de datos
Soporte para inspección de calidad automatizada
4. Tecnologías centrales enMáquinas de bobinado de transformadores
4.1 Estructura mecánica
Las máquinas bobinadoras típicas constan de:
Husillo principal (para girar el mandril de bobinado)
Unidad de guía y recorrido de alambre
Mecanismos tensores
Panel de control y módulo CNC
Servomotores y controladores.
Desenrollador o soporte de pago
Mecanismo de alimentación de aislamiento
Rejas de seguridad y estructuras ergonómicas.
La rigidez y la precisión mecánicas determinan la estabilidad-a largo plazo de la máquina.
4.2 Sistemas servo y de accionamiento
Las máquinas bobinadoras modernas utilizan un control de movimiento de 3 a 7 ejes que implica:
Rotación del husillo
Movimiento transversal lineal
Actuadores de control de tensión-
Alimentador de aislamiento
Actuadores de soldadura (para máquinas de láminas)
Los servosistemas garantizan:
Repetibilidad
Colocación precisa del conductor
Tensión estable incluso bajo carga dinámica
4.3 Tecnologías de control de tensión
Uno de los aspectos técnicamente más desafiantes del bobinado.
Tipos:
Embrague de partículas magnéticas
Sistema de tensión neumático
Sistema electrónico de servotensión.
Retroalimentación de tensión de bucle-cerrado-doble
La tensión debe permanecer estable para evitar:
Conductores deformantes
Capas sueltas y sinuosas
Desplazamiento del aislamiento
4.4 Control CNC y Programación Inteligente
El control CNC moderno incluye:
Conteo automático de capas
Detección de fallos
Ajuste de velocidad en tiempo real-
Control PID de tensión
Predicción de posición
Sincronización de recorrido automático
Programa de operadores:
Tamaño del conductor
Número de vueltas
Parámetros de capa
Espesor del aislamiento
Formas cónicas o especiales
4.5 Sistemas de soldadura y unión (máquinas de láminas)
Máquinas bobinadoras de láminasincorporar:
Soldadura ultrasónica
soldadura TIG
Soldadura a presión en frío
Garantizar una fuerte unión entre lámina y conductor.
4.6 Monitoreo de la calidad en el proceso-
Los sistemas avanzados incluyen:
Sensores de medición de diámetro
Sistemas de alineación láser
medidores de tensión
Sensores de par de husillo
Monitoreo de temperatura
Inspección por vídeo
Estos reducen el error humano y respaldan la documentación automática de calidad.
5. Proceso de fabricación: del alambre de cobre a la bobina terminada
5.1 Preparación del alambre
Alisado
Limpieza
Comprobación de aislamiento
Verificación del tamaño del conductor
5.2 Configuración enmáquina de bobinado
Instalación de mandril
Edición de programas
Calibración del sistema de tensión.
Bobinado de prueba
5.3 Etapa de bobinado
Dependiendo del tipo:
Bobinado capa-por-capa
Segmentación del disco
Capas de lámina
Inserción de aislamiento
Grabar y presionar
Alineación automática
5.4 Operaciones intermedias
Medición de dimensiones
Compresión
Secado o tratamiento térmico.
Toque conexiones
5.5 Acabado final de la bobina
Soldadura de alambre
Consolidación de aislamiento
Limpieza de superficies
6. Aplicaciones en todas las industrias
6.1 Transmisión y distribución de energía
Transformadores de polos
Transformadores de distribución
Transformadores de media-tensión
Transformadores de potencia
6.2 Industria electrónica
transformadores SMPS
Filtros EMI
Inductores
Equipo de comunicación
6.3 Automotriz
Cargadores integrados-
Convertidores CC-CC
Sistemas de tracción para vehículos eléctricos
6.4 Energía renovable
Transformadores inversores solares
Convertidores de energía eólica
6.5 Automatización industrial
Robótica
Servoaccionamientos
Módulos de potencia de máquina CNC
7. Panorama del mercado global
7.1 Tamaño y crecimiento del mercado
Impulsado por:
Tendencias de electrificación
Expansión de las energías renovables
Modernización industrial
Demanda de transformadores de alta-eficiencia
Tasa de crecimiento aprox.5-7% anual(estimación de la industria).
7.2 Regiones
Asia-Pacífico: Mayor base manufacturera (China, India).
Europa: Fuerte en automatización y máquinas-de alta gama.
América del norte: Alta demanda de modernización de la red.
7.3 Fabricantes líderes
(Lista no-exhaustiva; sin intención promocional)
Maschinenfabrik Reinhausen (Alemania)
Tecnologías de bobinado de síntesis (India)
Linz Electric (Italia)
Silmek (Turquía)
Microcontrol (Europa)
Varios fabricantes chinos especializados en máquinas bobinadoras de láminas y bobinas.
8. Criterios de selección paraMáquinas de bobinado
8.1 Parámetros técnicos
Capacidad de tamaño del conductor
Diámetro y ancho máximo de bobinado
Par del husillo
Método de control de tensión
Nivel de precisión
Precisión transversal
8.2 Requisitos de automatización
Conectividad de datos
Sofisticación de la programación CNC
Soldadura automática
Alimentación automática de aislamiento
8.3 Consideraciones de mantenimiento
Disponibilidad de repuestos
servicio de software
Robustez mecánica
Herramientas de calibración
8.4 Compensación entre costo y rendimiento-
Las empresas deben equilibrar:
Inversión de capital
Capacidad de producción
Requisitos de calidad
9. Tendencias futuras enMáquina de bobinadoTecnología
9.1 Alta automatización y líneas integradas
Las líneas de producción completas incluyen:
bobinado
Envoltura aislante
Medición de dimensiones
Prensado
El secado
Registro de datos
9.2 Digitalización e Industria 4.0
integración MES
Monitoreo de la nube
Mantenimiento predictivo
Gemelo digital de procesos de bobinado
9.3 Uso de IA y visión artificial
Detección de defectos
Optimización automática de parámetros
Corrección de tensión en tiempo real-
9.4 Fabricación verde
Menor desperdicio
Servosistemas energéticamente-eficientes
Reducción del desperdicio de conductores
9.5 Uso más amplio de robots
Carga/descarga automatizada
Transferencia de bobinas a estaciones de curado.
10. Retos y oportunidades
Desafíos
Alto costo de avanzada.maquinas bobinadoras
Escasez de operadores calificados
Variación en los materiales conductores.
Demandas de personalización complejas
Oportunidades
Expansión de la infraestructura global
Demanda de micro-transformadores en electrónica
Vehículos eléctricos
Energía renovable
Actualización de redes eléctricas antiguas
11. Conclusión
Máquinas de bobinado de transformadoresrepresentan la columna vertebral tecnológica de la fabricación de transformadores. A medida que el mundo avanza hacia sistemas de energía de alta-eficiencia, la precisión, la inteligencia y la automatización de los equipos de bobinado seguirán aumentando. Ya sea para pequeños transformadores electrónicos o grandes transformadores de potencia utilizados en subestaciones, la calidad del devanado sigue siendo un factor decisivo para el rendimiento. La integración de la ingeniería mecánica, el servocontrol, los sistemas CNC, la tecnología digital y la inteligencia artificial garantiza que la industria seguirá evolucionando rápidamente en la próxima década.
Para los fabricantes, invertir en máquinas bobinadoras avanzadas mejora la confiabilidad del producto, reduce la dependencia laboral y mejora la competitividad. Para los ingenieros, comprender las tecnologías de las máquinas bobinadoras es esencial para dominar la fabricación moderna de transformadores.
