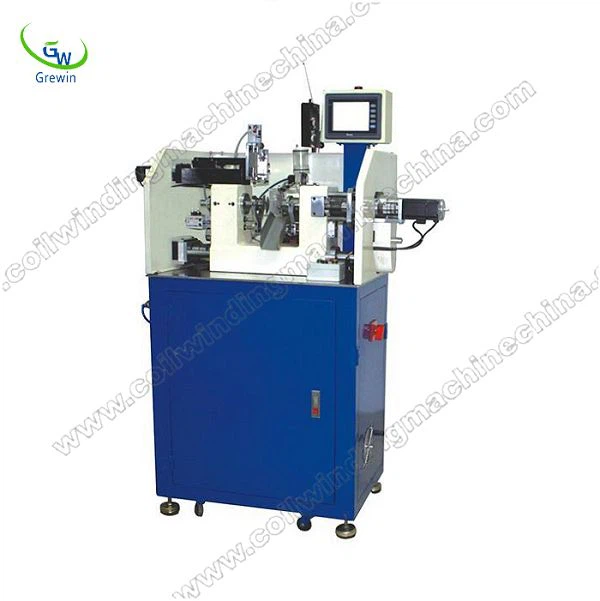

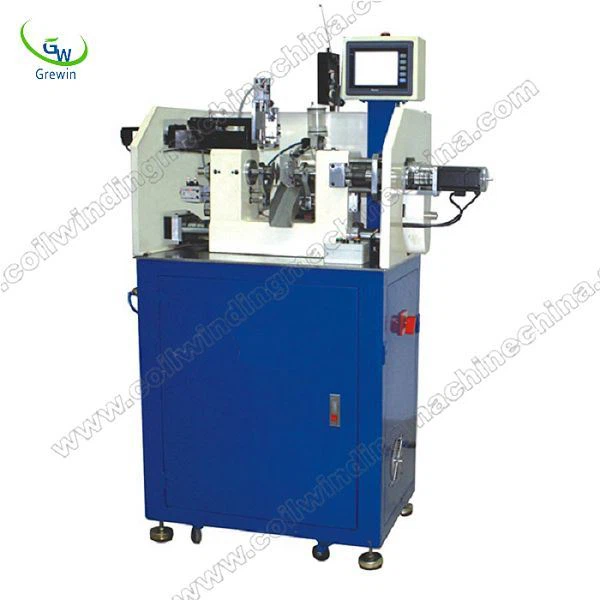

Bobinadora completamente automática para motores
GW-9610 El uso del control de PC, la potencia servo, el ajuste mecánico es simple, muchas estaciones de movimiento, la máquina de bobinado de bobina hueca / de inductancia puede hacer cables redondos, de múltiples capas, cables planos y otros tipos de formas complejas de inductores de bobina hueca .
Descripción
NOMBRE: GW-9610Máquina de bobinado completamente automática
ESPECIFICACIÓN:
Número de ejes rodantes | Husillo único | Ancho máximo | 10 mm |
Velocidad de rotación | Máximo 3000 RPM | Modo derretir | Aire caliente o alcohol |
Ángulo de rotación | 360 ° / vuelta, unidad de ajuste=0,1 ° | 270W | |
Detener la precisión | ±0.1° | fuente de alimentación | 220 V, 50/60 Hz |
Distancia de movimiento del pasador | （Anverso y reverso） 40 mm ； unidad de movimiento=0,01 mm | El consumo de energía | 4KVA |
diámetro del cable | 0,04 mm-0,3 mm | Tamaño | 550×900×1400 |
Diámetro máximo | 40 mm | Peso | 200 kg |
CARACTERÍSTICAS:
El uso del control de PC, la potencia servo, el ajuste mecánico es simple, muchas estaciones de movimiento, la máquina de bobinado de bobina hueca / inductancia puede hacer cables redondos, de múltiples capas, cables planos y otros tipos de formas complejas de inductores de bobina hueca.
El sistema de control superior adopta un controlador CNC superior nacional, CPU de doble núcleo de alto rendimiento, interfaz de Windows, pantalla LCD de 10 pulgadas, imagen clara e intuitiva, operación estable, fácil de aprender, fácil de entender y fácil de operar.
El sistema de potencia es un servomotor importado de alta precisión, que coincide orgánicamente con el sistema de control CNC. Haga que su movimiento de tres ejes tenga una sincronización precisa, control confiable, movimiento y desplazamiento precisos, puede producir todo tipo de altos requisitos de productos de resortes de torsión.
La máquina de bobinado de bobina de aire se puede combinar con un marco de alimentación de alambre automático; La máquina de bobinado de bobina de núcleo vacío se puede equipar con una máquina peladora de alambre esmaltado, una estufa de hojalata con control de temperatura inteligente, puede realizar el pelado por inductancia de la bobina, estañado y formado de una sola vez.
Sistema automático de sujeción y corte de alambre, bobinado de capas, descarga de material y limpieza de la herramienta durante cada ciclo.
VENTAJAS:
Diseño de microordenador multifunción, datos fáciles de configurar, almacenamiento permanente y tiene límite de velocidad automático, edición de pausa, ambos extremos de la desaceleración y otras funciones.
El eje del cable es accionado por un motor paso a paso con un circuito de corriente constante, con alta velocidad y alta precisión.
La posición del punto de bobinado se puede introducir enseñando y mostrando la posición actual del carrete.
El uso de rueda guía de cobre, resistencia al desgaste.
El punto de bobinado se puede configurar en secciones. Ancho, distancia de línea y velocidad, etc., para lograr el propósito de multisección y multivelocidad.

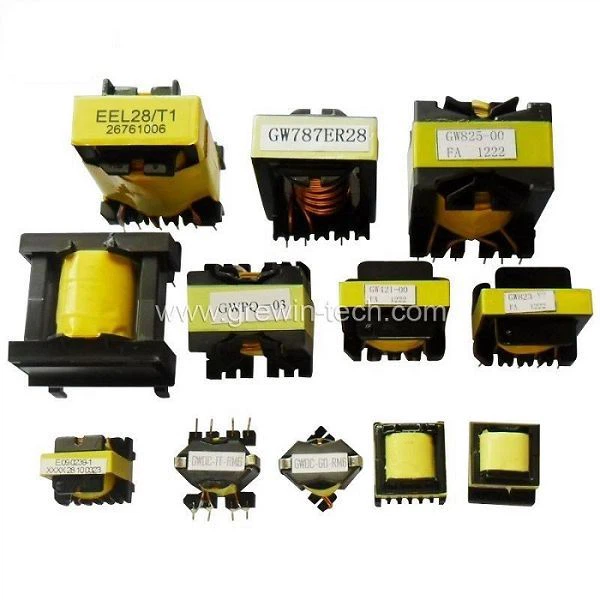

PRODUCTO:
SOLICITUD:
Las máquinas de bobinado AutomaticCoil se utilizan para bobinar los pequeños transformadores EI, transformadores de señal, inductores, bobina de choque de filtro, relés, contactores de corriente, bobinas de válvulas, bobinas de solenoide, transformadores de bobina de telecomunicaciones. Puede completar las bobinas sin ningún operador de forma totalmente automática.
APLICACIÓN PRÁCTICA :
CAPACITACIÓN DEL CLIENTE PARA OPERAR LA MÁQUINA DE BOBINAR:
1.Todos los ingenieros de servicio con 10 años de experiencia reciben capacitación en tecnología especial, que pueden lidiar con varios problemas de averías.
2. Guíe al usuario para que utilice con precisión y cómo mantener el producto.
Brindar consultas gratuitas sobre la tecnología del proceso de producción de productos electrónicos.
3. Con el fin de garantizar que la máquina se use normalmente,' tendríamos capacitación sobre cómo operar, usar y mantener nuestro producto mediante manual en inglés, video, guía en línea.
EMBALAJE:
Material de embalaje: cartón / caja de madera con espuma en el interior.
1.Paquete general (cartón de papel o bolsa de plástico): para piezas pequeñas eclipsadas para la máquina bobinadora de transformador toroidal, empaquételo con papel de forma y paquete para garantizar que no se rompa durante el transporte.
2.Paquete de caja de madera: para máquinas bobinadoras toroidales de mayor escala, contamos con un carpintero especializado, que fabricaría la caja de madera adecuada con el grosor, la densidad y la longitud exactos. La flecha hacia arriba ↑ marcada en la caja exterior de madera. El material de amortiguación se colocaría en la caja de madera para evitar grietas y golpes.
ACCESORIOS OPCIONALES
NO. | Artículo / Especificación | CANTIDAD | UNIDAD |
1 | controlador | 1 | PIEZA |
2 | motor de bobinado | 1 | PIEZA |
3 | Difundir el motor | 1 | PIEZA |
4 | sensor de fibra óptica | 1 | PIEZA |
5 | Lanzadera B2-2.0 pulgadas | 1 | PIEZA |
6 | Lanzadera de 4 y 6 pulgadas (basado en el modelo de máquina) | 1 | PIEZA |
7 | rueda de guía de lanzadera | 1 | PIEZA |
8 | cabeza de accesorio | 1 | PIEZA |
9 | cinturón verde redondo (puede enviar uno gratis en naranja) | 1 | M |
10 | cinturón con forma de engranaje | 1 | Cinturón |
FÁBRICA:
We-GREWIN INDUSTRIAL GROUP es experto en líneas de bobinadoras desde hace 28 años. Nuestro Grewin tiene ISO9001: 2015, aprobaciones CE, Máquinas' Patentes,&"empresas de alta tecnología &" por parte del gobierno.
